TEC-1161-4A (2x ±4 A / ±21 V)

Zwei-Kanal OEM Präzisions-Temperatur-Controller / Peltier-Controller

Typische Kühlleistung: 2x 42 W

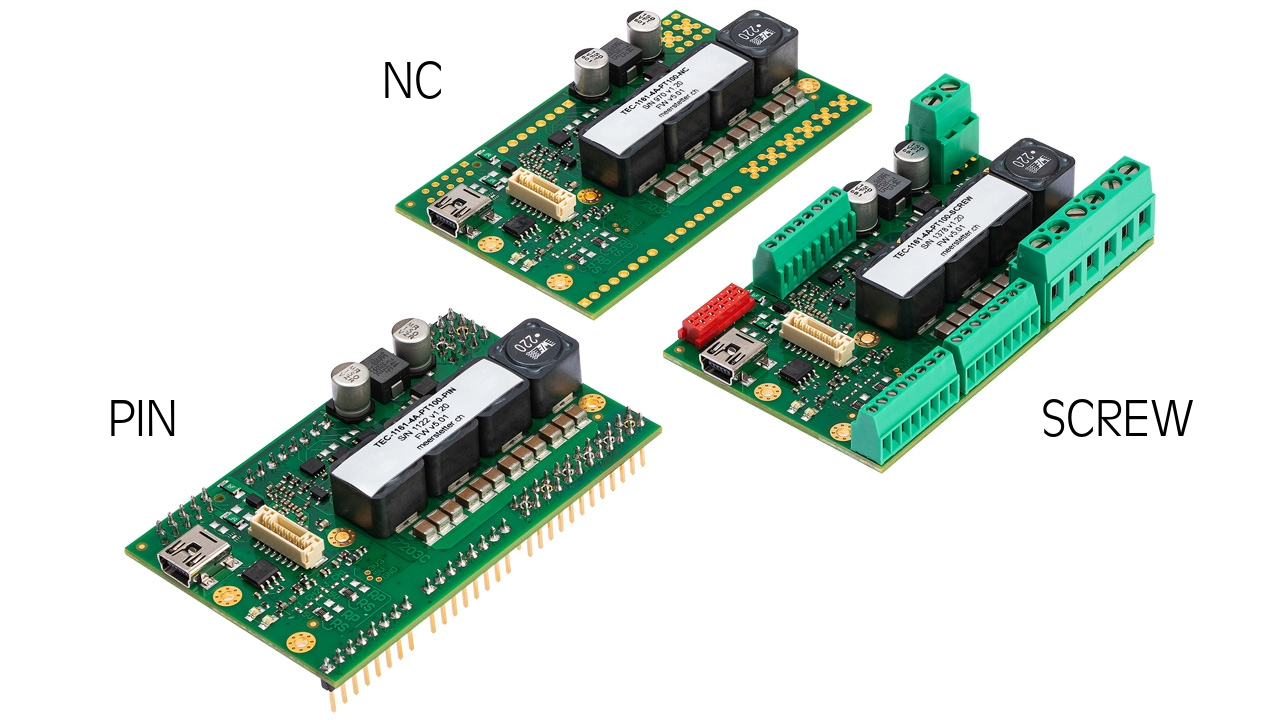

TEC Controller TEC-1161-4A Konfigurationen
TEC Controller TEC-1161-4A-PT100-NC TEC Controller TEC-1161-4A-PT100-NC on business card TEC Controller TEC-1161-4A-PT100-PIN TEC Controller TEC-1161-4A-PT100-PIN on business card TEC Controller TEC-1161-4A-PT100-SCREW

Hardware-Konfiguration

Heading for custom options
TEC Controller Objektsensortyp
Anschlusskonfiguration
Weitere Informa­tionen zur Hardware­konfiguration finden Sie hier oder auf der letzten Seite des Daten­blattes.

Thermoelement vom Typ K können mit unseren TEC Controller verwendet werden. Wählen Sie dafür VIN1 als Objektsensortyp und bestellen zusätzlich ein TCI-1181.


Basispreis:518.00 CHF
Brutto-Verkaufspreis: 518.00 CHF
Summe vor Steuern:518.00 CHF
MwSt.-Betrag:
Total Tax:
Price / kg:
Staffelpreise (Mengenrabatte)
1: 518.00 CHF/Stk
2: 497.00 CHF/Stk
5: 471.00 CHF/Stk
10: 452.00 CHF/Stk

Für mehr als 10 Stück,
fordern Sie bitte ein Angebot an

MwSt.-Betrag:
Total Tax:
Price / kg:
Zwei unabhängige Temperatursteuerungskanäle auf einer Platine: vollständige USB- und RS485-Fernsteuerung sowie zehn zusätzliche digitale I/O-Kanäle sind verfügbar. Die kostenlose Meerstetter TEC Controller Software gewährleistet volle Zweikanalunterstützung. Der TEC-1161-4A beeindruckt durch sein kompaktes Design. Kann auch als digital gesteuerte Präzisionsstrom- und Spannungsquelle eingesetzt werden.

Detaillierte Beschreibung

Der TEC-1161-4A ist ein spezialisierter TEC Controller / Stromversorgung, der ein Peltier-Element oder einen Widerstandsheizer präzise ansteuern kann. Er verfügt über eine echte bipolare Stromquelle zum Kühlen/Heizen, Temperaturüberwachungseingänge (1x Hochauflösende, 1x Hilfseingänge (Sink Messung)) und eine intelligente PID-Regelung mit integrierter Autotune-Funktion pro Kanal. Die leistungsfähige Hard- und Firmware des TEC-1161-4A bieten verschiedene Kommunikations- und Sicherheitsoptionen.

Die TEC Controller sind digital steuerbar durch unsere kostenlose PC-Software oder API und Skripterstellung. Es gibt sogar eine LabVIEW VI Software (PDF) für den Betrieb der TEC Controller verfügbar. Mehrere Kommunikations- und Sicherheitsfunktionen erweitern den Funktionsumfang.

Andere TEC Controller verwenden den Leistungseingang direkt, um ein PWM-Signal für das Peltier-Element zu erzeugen, das Interferenzen erzeugt. Wir erzeugen Gleichstrom (DC), indem wir stattdessen SMPS verwenden, für Ripple-freien Ausgangsstrom und höherer Wirkungsgrad, was von den Herstellern von Peltier-Elementen empfohlen wird. (Mehr Informationen)

Tutorialvideos für TEC Controller

Technische Daten

Typische Kühlleistung2x 42 W
DC Eingang 5-24 V / 8 A
Bipolarer Ausgang 2x 0-21 V / ±4 A
Temperatursensor Eingang 2x Pt100, Pt1000, NTC, VIN, Thermoelemente (Typ K)
Temp. Präzision / Stabilität 0.01 °C oder besser
Hilfstemperatursensor Eingang 4x NTC
Kommunikationsschnittstellen RS485, (Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!), USB, CANopen (ab FW v5.10)
Konfiguration / Diagnose via Kommunikationsschnittstellen und PC-Software (kostenlos)
Betriebsarten Autonom
Ferngesteuert
Skriptgesteuert
Treiberarten Temperaturregelung
Stromquelle
Spannungsquelle
Nur Heizen / Nur Kühlen
Dimensionen (L x W x H) SCREW: 77 x 48 x 19 mm
PIN: 77 x 48 x 19.8 mm
