TEC-Feature: Temperatur-Schätzer



Direkte Messungen der Temperatur sind manchmal unpraktisch oder können die Grösse, die Sie eigentlich messen wollen, verfälschen. Anhand eines thermischen Modells kann der Temperatur-Schätzer (ein kostenpflichtiges Software-Feature für Meerstetter TEC Controller) die Zieltemperatur berechnen. Es verbessert thermische Anwendungen, indem das Feature dem TEC Controller ermöglicht, auf eine virtuell gemessene Zieltemperatur zu regeln, ohne dass eine direkte, invasive Messung erforderlich ist.

Erfahren Sie mehr über die Vorteile des Temperatur-Schätzer Features in diesem White Paper über die Verbesserung von Thermocyclern für PCR (Polymerase Chain Reaction). Dieses Beispiel steht stellvertretend für ähnliche thermische Anwendungen.

Beim Kauf eines neuen TEC Controllers (oder nach dem Update auf FW v6.20 eines älteren Modells) sind alle Features während den ersten 150 Betriebsstunden zum kostenlosen Testen aktiviert. Lizenzen können bei Meerstetter Engineering bestellt werden, indem Sie einen Kommentar in der Offerten-Anfrage oder Bestellung für einen TEC Controller hinterlassen, oder indem Sie sich direkt an unser Verkaufsteam wenden. Bitte stellen Sie sicher, dass Sie bei der Bestellung/RFQ für ein Bezahl-Feature die folgenden Informationen angeben: Die Seriennummer und den Typ des TEC-Controllers (S/N ____ und TEC-XXXX).

Bitte beachten Sie: Die TEC Configuration Software ist kostenlos. Nur für bestimmte erweiterte Funktionen, wie z. B. den Temperaturschätzer, ist nach der kostenlosen Testphase eine Lizenz erforderlich.

Lesen Sie mehr über die Lizenzabwicklung und die Preise unter dem Reiter „Preis / Lizenz“.

Detaillierte Beschreibung

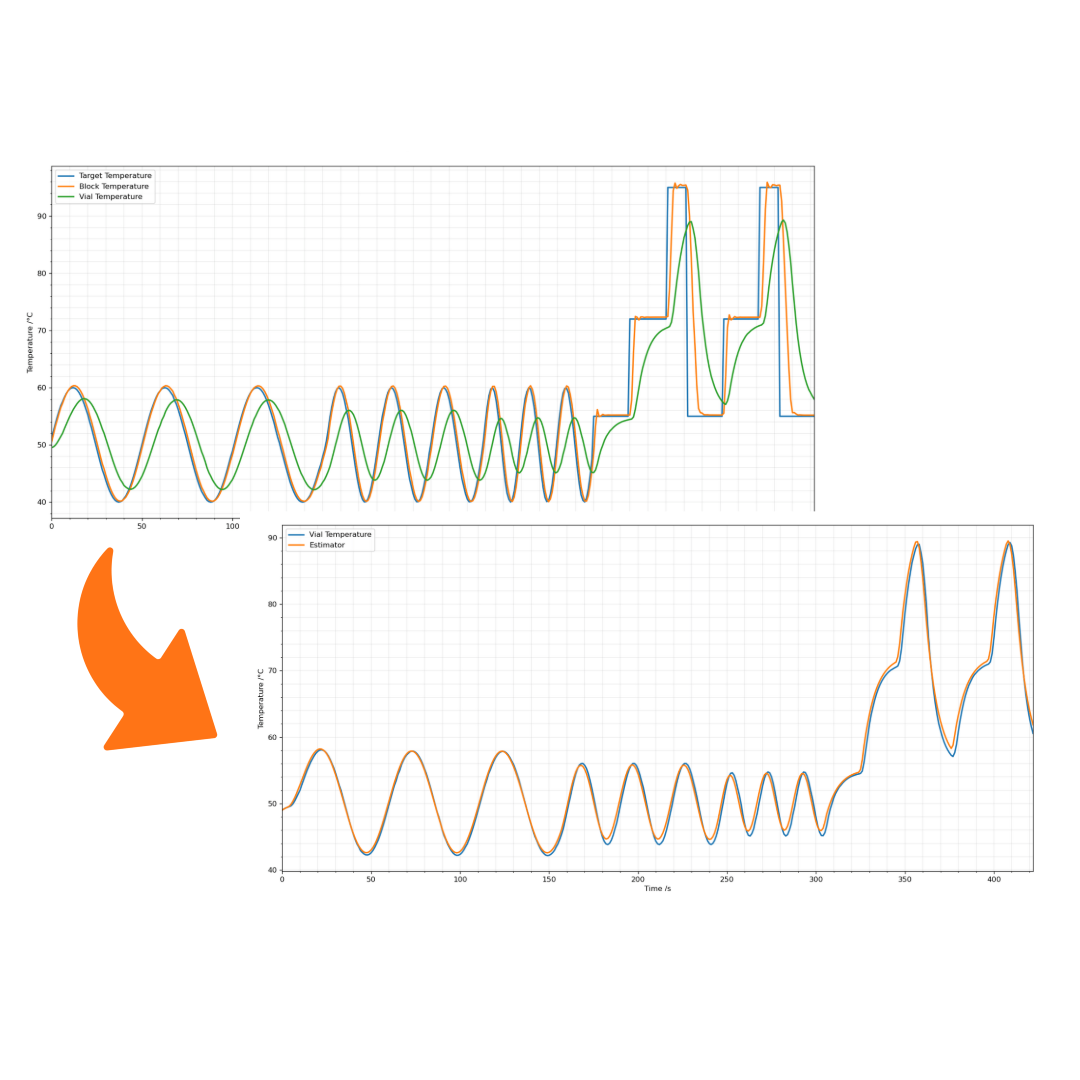

In herkömmlichen thermischen Systemen kann es aufgrund der Nachteile direkter Messungen eine Herausforderung sein, genaue Zieltemperaturen zu erhalten. Der Temperatur-Schätzer von Meerstetter Engineering überwindet dieses Hindernis, indem er die Temperatur der Probe anhand eines PT1-Modells erster Ordnung schätzt. Dieses Modell berücksichtigt die Wärmeübertragung und die Umgebungsverluste an die Umgebung und erreicht eine hinreichend genaue Annäherung an die effektive Proben-Temperatur (im Innern).

Mit dem Temperatur-Schätzer wird die thermische Regelung effizienter und kostengünstiger, da keine komplexen Sensoren mehr benötigt werden und die Temperatur während des gesamten thermischen Prozesses genau eingehalten wird. Die zuverlässige Funktionsweise des Temperatur-Schätzers sorgt für bessere Ergebnisse und ermöglicht schnellere, konsistentere Experimente bei gleichbleibend hoher Qualität der Analyse.

Das Temperatur-Schätzer Feature arbeitet vorzüglich mit der Meerstetter Kaskaden-Temperaturregelung zusammen, die die Steuerung der Heiz- und Kühlprozesse optimiert und eine schnelle Stabilisierung sowie minimales Überschwingen in der Probe gewährleistet. Diese beiden Features zusammen verbessern die Konsistenz der Probentemperaturen erheblich und reduzieren die integrale Differenz zwischen Ist- und Soll-Temperaturen um das bis zu 20-fache.

Preismodell - Lizenzhandling

  • Beim Kauf eines neuen TEC Controllers von Meerstetter Engineering (oder nach dem Aufspielen der FW v6.20 auf ein älteres Gerät) stehen alle Features für die ersten 150 Betriebsstunden kostenlos zur Verfügung..
  • Fragen Sie uns nach einer zusätzlichen Testlizenz, wenn Sie mehr Teststunden benötigen.
  • Nach der Testphase kann das Feature dauerhaft freigeschaltet werden, indem ein bezahlter Lizenzschlüssel in das Gerät geladen wird.
  • Lizenzen können von Meerstetter Engineering erworben werden, indem ein Kommentar in der RFQ oder Bestellung für einen TEC Controller hinterlegt wird, oder indem Sie das Sales-Team direkt kontaktieren.
  • Neue Geräte werden mit bestimmten Features bestellt: Die Lizenz ist bereits auf neuen TEC Controllern installiert.
  • Lizenz, die für ein bestehendes Gerät beim Kunden bestellt wird: Die Lizenz ist eine alphanumerische Zeichenfolge, die per E-Mail verschickt wird und für jedes Gerät einzeln in das Feld „Key“ (in der TEC Configuration Software, Tab „View“ -> „License“) kopiert werden muss. Achten Sie auf den Lizenzstatus und ob die erwartete(n) Funktion(en) nach dem Laden der Lizenz aktiviert ist (weiter unten im Fenster „License“). Wenn die Lizenz nicht mit dem Gerät übereinstimmt, wird es nicht funktionieren.

Bitte beachten Sie, dass die Lizenz nur für ein bestimmtes Gerät gültig ist. Stellen Sie daher sicher, dass Sie bei Ihrer Bestellung/RFQ folgende Informationen angeben: Die Seriennummer und den Typ des TEC-Controllers (S/N _____ und TEC-XXXX).

Technische Daten

Unterstützte Geräte Alle Meerstetter TEC Controller
Preis Siehe Preistabelle für optionale Features (PDF)

Um das Feature "Temperatur-Schätzer" nutzen zu können, muss die folgende Voraussetzung erfüllt sein:

  • Die Möglichkeit, die tatsächliche Proben-Temperatur während der Entwicklungsphase zu messen, um die Modellparameter für den Temperatur-Schätzer experimentell zu bestimmen.

Der Temperatur-Schätzer funktioniert gut, wenn

  1. eine andere signifikante Prozesstemperatur gemessen wird, wie z. B. die Blocktemperatur des Fläschchenhalters in einer PCR-Maschine. Dies, um daraus die Flüssigkeitstemperatur im Fläschchen abzuschätzen, und
  2. die Wärmeübertragung relativ konstant bleibt, d. h. Wärmeleitfähigkeit und Kapazitäten nicht zu stark variieren.
