TEC-Feature: Kaskaden-Temperaturregelung



Das Software-Feature Kaskaden-Temperaturregelung für alle TEC Controller von Meerstetter Engineering verbessert die Präzision und Geschwindigkeit von Anwendungen mit schnellen thermischen Sollwertverläufen, insbesondere in PCR-Systemen (Polymerase Chain Reaction). Der zusätzliche Kaskadenregelkreis verbessert die Temperaturübergänge und -Stabilität, was zu einer schnelleren und genaueren Zyklusleistung führt.

Erfahren Sie mehr über die Vorteile der Kaskaden-Temperaturregelung in diesem Whitepaper. Dieses Beispiel steht stellvertretend für ähnliche thermische Anwendungen.

Beim Kauf eines neuen TEC Controllers (oder nach dem Update auf FW v6.20 eines älteren Modells) sind alle Features während den ersten 150 Betriebsstunden zum kostenlosen Testen aktiviert. Lizenzen können bei Meerstetter Engineering bestellt werden, indem Sie einen Kommentar in der Offerten-Anfrage oder Bestellung für einen TEC Controller hinterlassen, oder indem Sie sich direkt an unser Verkaufsteam wenden. Bitte stellen Sie sicher, dass Sie bei der Bestellung/RFQ für ein Bezahl-Feature die folgenden Informationen angeben: Die Seriennummer und den Typ des TEC-Controllers (S/N ____ und TEC-XXXX).

Bitte beachten Sie: Die TEC Configuration Software ist kostenlos. Nur für bestimmte erweiterte Funktionen, wie z. B. die Kaskaden-Temperaturregelung, ist nach der kostenlosen Testphase eine Lizenz erforderlich.

Lesen Sie mehr über die Lizenzabwicklung und die Preise unter dem Reiter „Preis / Lizenz“.

Detaillierte Beschreibung

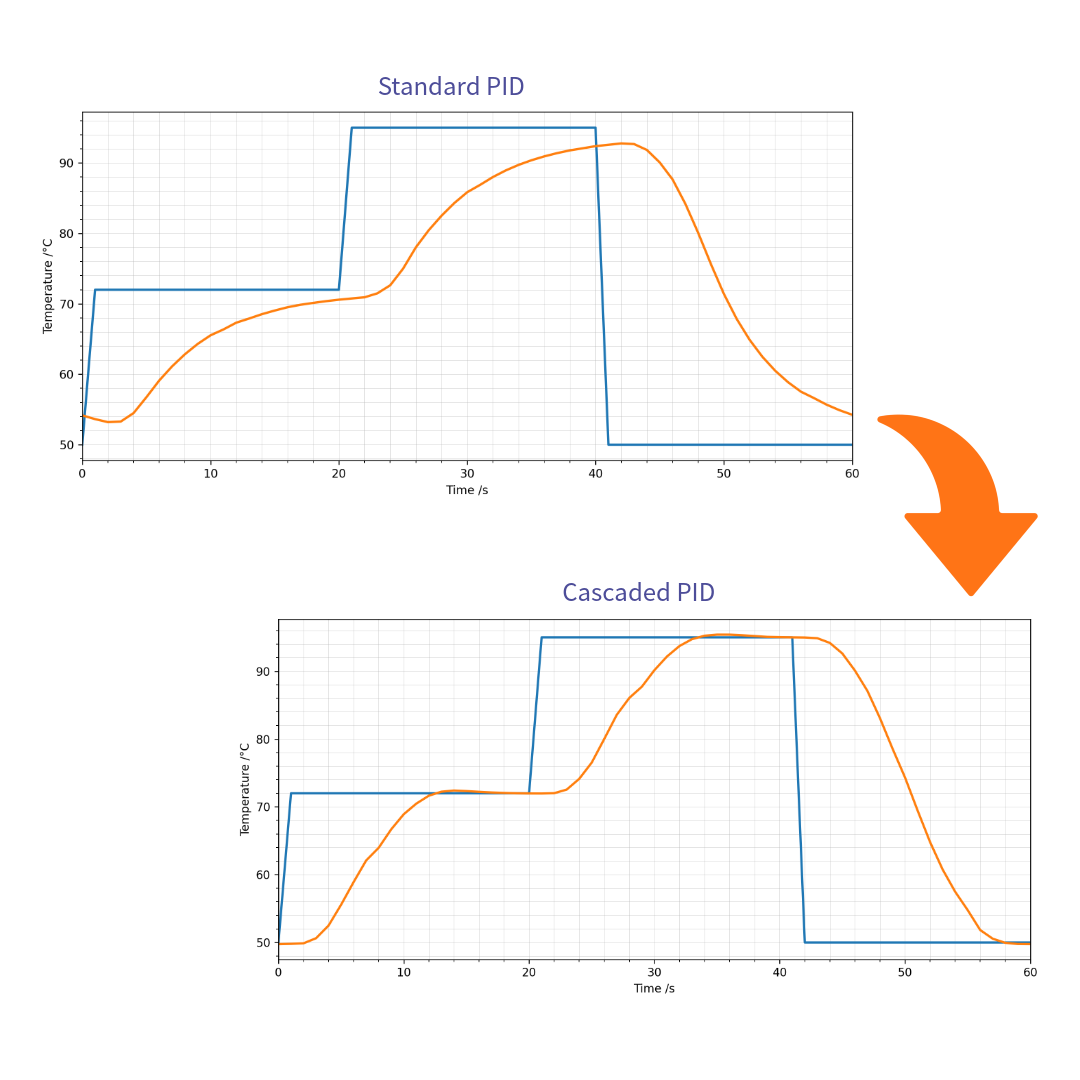

Im Wesentlichen verbessert die Kaskaden-Temperaturregelung die Dynamik der Temperaturregelung. Herkömmliche Temperaturregelungssysteme haben oft mit Problemen wie Temperaturüberschwingen und langsamer Stabilisierung zu kämpfen, was zu ungenauen oder langsamen Ergebnissen und langen Zykluszeiten führen kann. Dies insbesondere bei Regelstrecken mit grossen Zeitkonstanten. Das Kaskaden-Temperaturregelung Feature behebt dieses Problem durch die Einführung einer zusätzlichen Regelschleife, die die Zeitkonstante des Peltier-Elements vom Rest des Systems entkoppelt. So kann das Stellglied bedarfsgerecht über- oder unterschwingen, was zu einer schnelleren Stabilisierung der Zieltemperatur führt.

Das Besondere an der Kaskaden-Temperaturregelung ist die Möglichkeit, die Temperatur des Peltier-Elements und des Probenblocks getrennt zu steuern und so den Wärmeübertragungsprozess zu optimieren. Dieser Kniff führt zu einer effizienteren Temperaturanpassung. So gewährleistet dieses Feature sowohl in der Heiz- als auch in der Kühlphase eine schnelle Temperaturregelung mit minimalen Überschwingern.

Die Kaskaden-Temperaturregelung kann in Verbindung mit dem Temperatur-Schätzer Feature verwendet werden, welches die Schwierigkeiten bei der direkten Messung der Temperatur des Zielobjekts beseitigt. Durch die genaue Schätzung der Proben-Temperatur hält das System die gewünschten Bedingungen aufrecht, ohne auf komplexe Sensoren angewiesen zu sein, und optimiert so sowohl die Geschwindigkeit als auch die Präzision.

Preismodell - Lizenzhandling

  • Beim Kauf eines neuen TEC Controllers von Meerstetter Engineering (oder nach dem Aufspielen der FW v6.20 auf ein älteres Gerät) stehen alle Features für die ersten 150 Betriebsstunden kostenlos zur Verfügung.
  • Fragen Sie uns nach einer zusätzlichen Testlizenz, wenn Sie mehr Teststunden benötigen.
  • Nach der Testphase kann das Feature dauerhaft freigeschaltet werden, indem ein bezahlter Lizenzschlüssel in das Gerät geladen wird.
  • Lizenzen können von Meerstetter Engineering erworben werden, indem ein Kommentar in der RFQ oder Bestellung für ein TEC Controller hinterlegt wird, oder indem Sie das Sales-Team direkt kontaktieren.
  • Neue Geräte werden mit bestimmten Features bestellt: Die Lizenz ist bereits auf neuen TEC Controllern installiert.
  • Lizenz, die für ein bestehendes Gerät beim Kunden bestellt wird: Die Lizenz ist eine alphanumerische Zeichenfolge, die per E-Mail verschickt wird und für jedes Gerät einzeln in das Feld „Key“ (in der TEC Configuration Software, Tab „View“ -> „License“) kopiert werden muss. Achten Sie auf den Lizenzstatus und ob die erwartete(n) Funktion(en) nach dem Laden der Lizenz aktiviert ist (weiter unten im Fenster „License“). Wenn die Lizenz nicht mit dem Gerät übereinstimmt, wird es nicht funktionieren.

Bitte beachten Sie, dass die Lizenz nur für ein bestimmtes Gerät gültig ist. Stellen Sie daher sicher, dass Sie bei Ihrer Bestellung/RFQ folgende Informationen angeben: Die Seriennummer und den Typ des TEC-Controllers (S/N _____ und TEC-XXXX).

Technische Daten

Unterstützte Geräte Alle Meerstetter TEC Controller
Preis Siehe Preistabelle für optionale Features (PDF)

Um die Kaskaden-Temperaturregelung nutzen zu können, müssen die folgenden Voraussetzungen erfüllt sein:

  • Es muss ein Eingang mit hoher Auflösung vorhanden sein.
  • Der zugehörige NTC-Sensor des Aktors muss in der Nähe des Peltier-Elements platziert werden.
